韋林光纖內窺鏡是采用成像纖維束傳導檢測影像的間接目視檢測設備，由物鏡、成像纖維束和目鏡組成。由于各成像光纖各自傳輸光像并在目鏡側組合完整影像，為了提高影像的鑒別率，避免錯位失真，韋林光纖鏡采用直徑僅7微米的成像光纖，且物鏡側與目鏡側的纖維排列嚴格對應、緊密有致，從而在目鏡側呈現蘊含更多檢測細節的逼真影像。

韋林光纖內窺鏡的分類

分為兩類：可導向光纖鏡和迷你光纖鏡。兩類產品各有特色：可導向光纖鏡的探頭前端可以靈活導向，迷你光纖鏡最小直徑可達0.4mm。

韋林光纖內窺鏡的規格型號說明

GB/T 33887-2017《無損檢測儀器 工業光纖內窺鏡檢測儀》中對光纖內窺鏡的標記方式進行了說明：“光纖內窺鏡的標記由制造商自行定義的型號和規格兩部分組成。示例：□-□，其中第一個□為定義產品型號，第二個□為定義產品規格，其中產品規格通常是指能夠插入被檢測物體內部的有效外徑和長度，通常表示為 Ф×L?！表f林光纖內窺鏡的規格型號包含了上述國標推薦建議中的內容。

1. 可導向光纖鏡的規格型號

形式：F-直徑-視向-長度

含義：F對應可導向光纖鏡；直徑包括2.5mm、3.3mm、4.0mm等多種選擇；視向包括0°(D)、90°(S)；長度包括0.75m、0.85m、1.0m、1.2m、1.5m等多種選擇

例子：F4D10——直徑4mm、視向0°（直視）、長度1.0m的可導向光纖內窺鏡

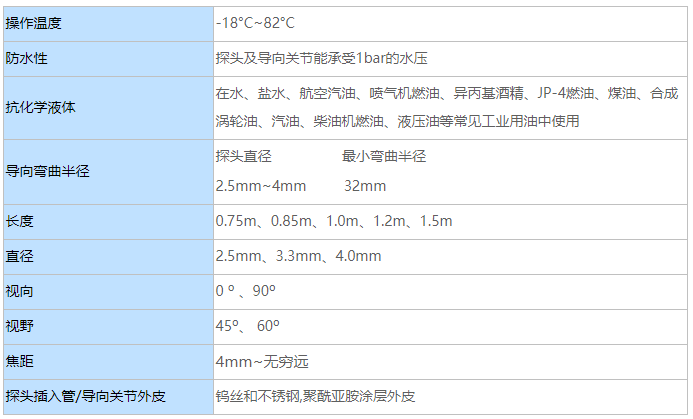

參數：如下圖

2. 迷你光纖鏡的規格型號

形式：FCN-直徑-視向-長度

含義：FCN對應迷你光纖鏡；直徑包括0.5mm、1.0mm、1.5mm等多種選擇；視向包括0°(D)、90°(S)；長度包括0.25m、0.6m、1.0m、1.2m、2.0m等多種選擇

例子：FCN05D025——直徑0.5mm、視向0°（直視）、長度0.25m的迷你光纖內窺鏡

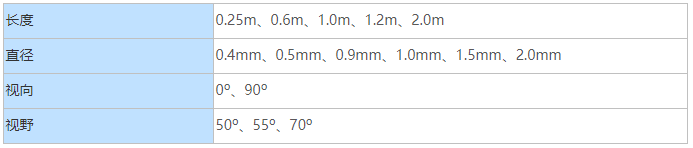

參數：如下圖

由于韋林光纖內窺鏡的規格型號比較多，這里僅列出部分具有代表性的供您參考，更多光纖鏡規格型號信息，請咨詢韋林的專業客服人員。
